IoU、GIoU、DIoU、CIoU 等目标检测损失函数:图示 + 代码

本文通过将图片和代码结合的方式,讲解目标检测算法中常用的 IoU 损失函数。

本文内容

  1. IoU(Intersection over Union)
  2. GIoU(Generalized-IoU)
  3. DIoU(Distance-IoU)
  4. CIoU(Complete-IoU)
  5. YOLOv8 中的实现

在计算对象检测评估指标 mAP(平均精度,mean Average Precision)时,计算 IoU(Intersection over Union)是非常关键的一步。因此,在训练过程中,常用 IoU (或者变体)作为损失函数的一部分。

IoU(Intersection over Union)

论文:UnitBox: An Advanced Object Detection Network (2016.08,UIUC、旷视)

后面的图示说明:

  1. 红色边框为 Groud Truth 框(简称 GT)
  2. 蓝色边框为预测的框。

IoU 衡量了两个边界框的交集区域与并集区域的比例,计算公式如下:

IoU=ABABIoU = \frac{A \cap B}{A \cup B}

显然,0IoU10 \leqslant {IoU} \leqslant 1,当没有重叠区域时取 0,当 GT 和预测框重叠时取 1。

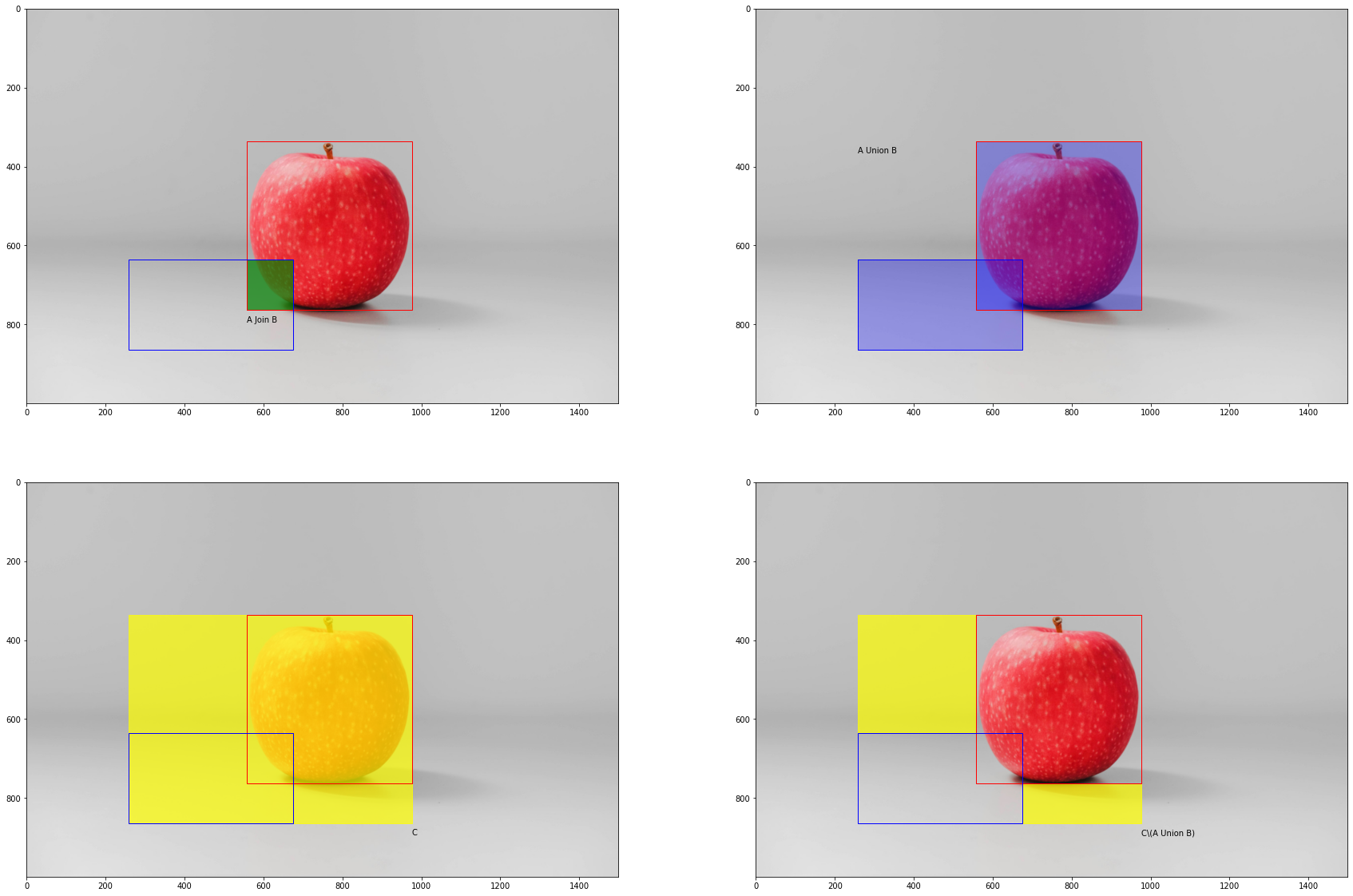

图 1:左上为交集 ABA \cap B,右上为并集 ABA \cup B,左下为 GIoU 中定义的最小覆盖矩形 CC,右下为 GIoU 中定义的补集 C\(AB)C \backslash (A \cup B)

以图 1 为例,IoU 即左上图的绿色填充面积除以右上的淡蓝色填充面积。

各种不同情况下,IoU 的值,如下图:

图 2:从右图可以看出,对于不相交但是距离有很大差异的情况,IoU 都为 0,故 IoU 对这种情况不能高效收敛。

损失函数的计算(后续 GIoU、DIoU、CIoU 类同):

LIoU=1IoU\mathcal{L}_{IoU} = 1 - IoU

根据 IoU 的取值范围推算,0LIoU10 \leqslant \mathcal{L}_{IoU} \leqslant 1

【IoU 作为损失函数的不足】

  1. 如果两个框没有相交,根据定义,IoU=0,不能反映两者的距离大小(重合度)。
  2. 对于框不相交的情况,loss=0,没有梯度回传,无法进行学习训练。(如图2 右图所示)

GIoU(Generalized-IoU)

GIoU 解决了如上 IoU 的不足(两个框不相交的情况)。

论文:Generalized Intersection over Union: A Metric and A Loss for Bounding Box Regression (2019.02,斯坦福)

计算公式如下,其中 IoU 的公式和上面相同,C 为 能框住 A、B 的最小矩形。

GIoU=IoUC\(AB)CGIoU = IoU − \frac {C \backslash (A \cup B)} {C} \\

显然,0C\(AB)C10 \leqslant \frac {C \backslash (A \cup B)} {C} \leqslant 1,故 GIoU 的取值范围为 [1,1][-1,1],继而损失函数 0LGIoU=1GIoU20 \leqslant \mathcal{L}_{GIoU} = 1 - GIoU \leqslant 2

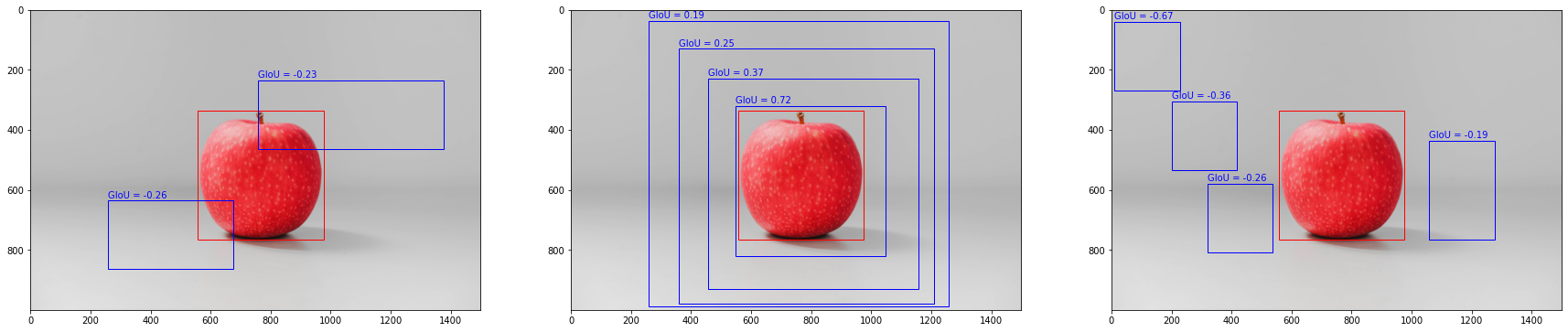

图3:对比图 2,从右图可以看出,GIoU 较好地解决了不相交情况下的距离问题;从中图可以看出,当预测框和 GT 框之间有包含关系时,GIoU 和 IoU 取值相同。

【GIoU 作为损失函数的不足】

  1. 在两个预测框有包含关系时,GIoU就退化为IoU,不能反映位置关系。(如图 3 中,图 6-2)

DIoU(Distance-IoU)

为了解决 GIoU 上面的问题,DIoU 通过两个中心点距离和对角线的比值来衡量框的距离关系。这样同时解决了不相交和框包含两种情形下的问题(当然不止于此)。

论文:Distance-IoU Loss: Faster and Better Learning for Bounding Box Regression (2019.11,天津大学)

图 4a 边界框回归的 DIoU 损失,其中可以直接最小化中心点之间的归一化距离。c 是覆盖两个框的最小封闭框的对角线长度,d 是两个框的中心点之间的距离。

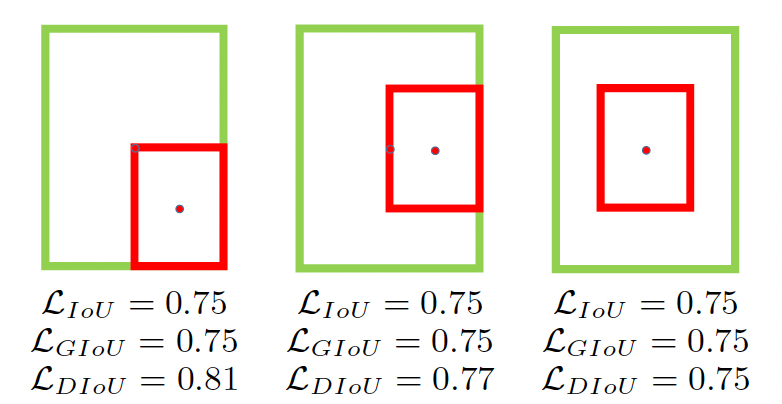

图 4b 论文中的示例。GIoU损失降级为IoU损失,DIoU损失仍然可以区分。绿色和红色分别表示目标框和预测框。

公式如下:

DIoU=IoUρ2(b,bgt)c2DIoU = IoU - \frac {\rho^2(b,b^{gt})}{c^2} \\

其中 bbbgtb^{gt} 分别为预测值和 GT 中心点的坐标,  ρ()\rho() 为欧几里得距离,cc 同 GIoU 中 C 的对角线长度。

图 5:DIoU 取值示例

对比 GIoU看,对于预测框在 GT 框内的情况,GIoU 无法区分,但是,考虑中心点距离后,DIoU 可以较好地解决。

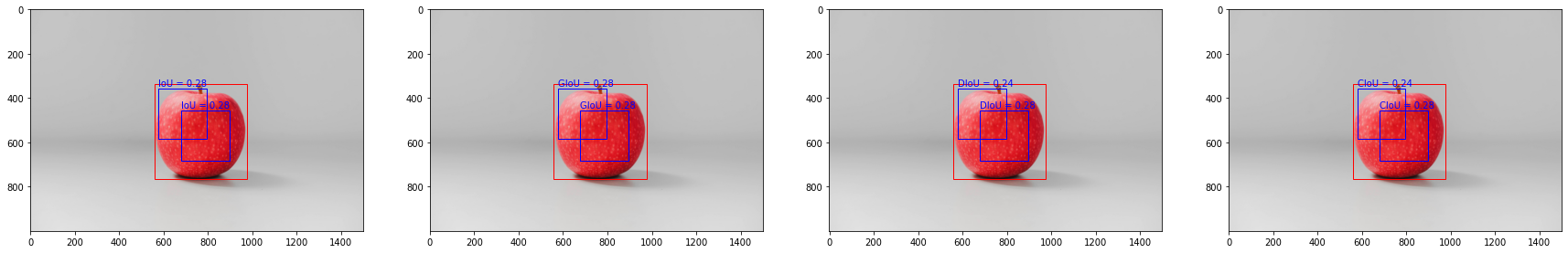

图 6:DIoU 考虑了中心点距离和对角线之比,从第2、3图的对比可以看出,DIoU 相比 GIoU,可以表征两个框中心点的距离关系

CIoU(Complete-IoU)

论文和 DIoU 相同。

边界框回归的良好损失应考虑三个重要几何因素,即重叠区域、中心点距离和纵横比。原生的 IoU 损失考虑了重叠区域,GIoU 的损失在很大程度上依赖于 IoU 损失。DIoU损失同时的重叠面积和中心点距离边界框。CIoU损失在DIoU 的基础上,增加了纵横比的一致性要求。

CIoU=IoUρ2(b,bgt)c2αv其中,v=4π2(arctanwgthgtarctanwh)2 α=v(1IoU)+v\begin{align*} CIoU &= IoU - \frac {\rho^2(b,b^{gt})}{c^2} - \alpha v \\ 其中,v &= \frac{4}{\pi^2} (arctan\frac{w^{gt}}{h^{gt}} - arctan\frac{w}{h})^2 \\   \alpha &= \frac{v}{(1-IoU) + v} \end{align*}

v 可以理解为,在一个单位圆上,两个框的长、宽构成的角度形成的弧的差异。

对比 DIoU看,对于预测框在 GT 框内,中心点距离相同,形状不同的情况,DIoU 无法区分,但是,考虑形状的长宽对比后,CIoU 可以较好地解决。

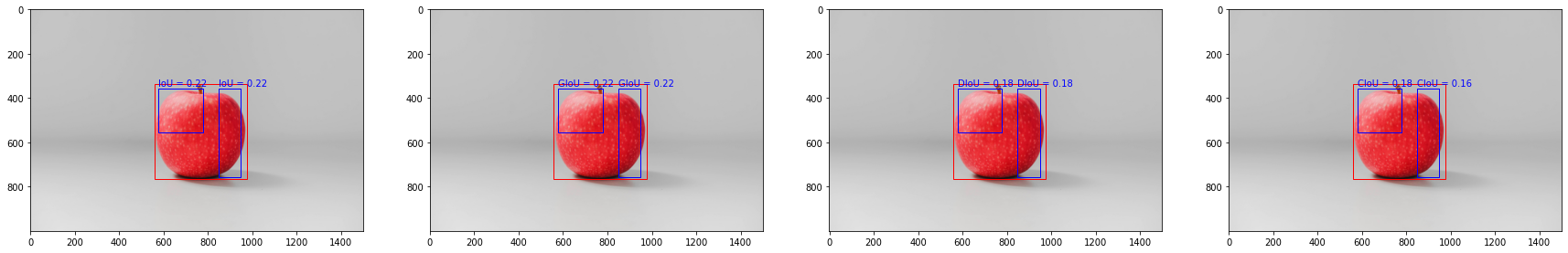

图 7:CIoU 考虑了框的长宽比例

YOLOv8 中的实现

IoU 的计算代码非常简洁,如下为 YOLOv8 中的完整代码实现。

import math
import torch

def bbox_iou(box1, box2, xywh=True, GIoU=False, DIoU=False, CIoU=False, eps=1e-7):
    """
    Calculate Intersection over Union (IoU) of box1(1, 4) to box2(n, 4).
    xywh格式的x,y为中心点坐标

    Args:
        box1 (torch.Tensor): A tensor representing a single bounding box with shape (1, 4).
        box2 (torch.Tensor): A tensor representing n bounding boxes with shape (n, 4).
        xywh (bool, optional): If True, input boxes are in (x, y, w, h) format. If False, input boxes are in
                               (x1, y1, x2, y2) format. Defaults to True.
        GIoU (bool, optional): If True, calculate Generalized IoU. Defaults to False.
        DIoU (bool, optional): If True, calculate Distance IoU. Defaults to False.
        CIoU (bool, optional): If True, calculate Complete IoU. Defaults to False.
        eps (float, optional): A small value to avoid division by zero. Defaults to 1e-7.

    Returns:
        (torch.Tensor): IoU, GIoU, DIoU, or CIoU values depending on the specified flags.
    """

    # Get the coordinates of bounding boxes
    if xywh:  # transform from xywh to xyxy
        (x1, y1, w1, h1), (x2, y2, w2, h2) = box1.chunk(4, -1), box2.chunk(4, -1)
        w1_, h1_, w2_, h2_ = w1 / 2, h1 / 2, w2 / 2, h2 / 2
        b1_x1, b1_x2, b1_y1, b1_y2 = x1 - w1_, x1 + w1_, y1 - h1_, y1 + h1_
        b2_x1, b2_x2, b2_y1, b2_y2 = x2 - w2_, x2 + w2_, y2 - h2_, y2 + h2_
    else:  # x1, y1, x2, y2 = box1
        b1_x1, b1_y1, b1_x2, b1_y2 = box1.chunk(4, -1)
        b2_x1, b2_y1, b2_x2, b2_y2 = box2.chunk(4, -1)
        w1, h1 = b1_x2 - b1_x1, b1_y2 - b1_y1 + eps
        w2, h2 = b2_x2 - b2_x1, b2_y2 - b2_y1 + eps

    # Intersection area
    inter = (b1_x2.minimum(b2_x2) - b1_x1.maximum(b2_x1)).clamp_(0) * \
            (b1_y2.minimum(b2_y2) - b1_y1.maximum(b2_y1)).clamp_(0)
    # Union Area
    union = w1 * h1 + w2 * h2 - inter + eps
    # IoU
    iou = inter / union
    if CIoU or DIoU or GIoU:
        cw = b1_x2.maximum(b2_x2) - b1_x1.minimum(b2_x1)  # convex (smallest enclosing box) width
        ch = b1_y2.maximum(b2_y2) - b1_y1.minimum(b2_y1)  # convex height
        if CIoU or DIoU:  # Distance or Complete IoU https://arxiv.org/abs/1911.08287v1
            c2 = cw ** 2 + ch ** 2 + eps  # convex diagonal squared
            rho2 = ((b2_x1 + b2_x2 - b1_x1 - b1_x2) ** 2 + (b2_y1 + b2_y2 - b1_y1 - b1_y2) ** 2) / 4  # center dist ** 2
            if CIoU:  # https://github.com/Zzh-tju/DIoU-SSD-pytorch/blob/master/utils/box/box_utils.py#L47
                v = (4 / math.pi ** 2) * (torch.atan(w2 / h2) - torch.atan(w1 / h1)).pow(2)
                with torch.no_grad():
                    alpha = v / (v - iou + (1 + eps))
                return iou - (rho2 / c2 + v * alpha)  # CIoU
            return iou - rho2 / c2  # DIoU
        c_area = cw * ch + eps  # convex area
        return iou - (c_area - union) / c_area  # GIoU https://arxiv.org/pdf/1902.09630.pdf
    return iou  # IoU
